3D skenovanie budov a terénu
S ručným laserovým skenerom prejdeme budovu, interiér, tunel alebo terén a zachytíme ich ako milióny bodov s presnou polohou. Z nich potom vzniknú výkresy skutočného stavu, 3D model alebo výpočet objemov.
- Výstupy mračno bodov, 3D model, výkresy
- Súradnice RTK, napojenie na S-JTSK
- Skener ručný SLAM Stonex X120GO v2
- Cena podľa rozsahu
3D skenovanie
Čo je 3D skenovanie budov a terénu?
Skenujeme ručným skenerom, s ktorým objekt jednoducho prejdeme. Netreba rozkladať statív na desiatkach stanovísk. Výsledkom je mračno bodov: trojrozmerný záznam objektu zložený z miliónov bodov. Mračno sa dá priamo napojiť na súradnicový systém S-JTSK, takže sedí s mapou aj s ostatnými meraniami.
Nič sa nemeria pásmom a nikto nemusí liezť do výšok. Budova môže počas skenovania normálne fungovať.
Technológia
Ručný laserový SLAM skener Stonex X120GO v2
Ručný laserový SLAM skener Stonex X120GO v2 je moderné a vysoko efektívne riešenie pre rýchle 3D skenovanie interiérov, exteriérov, tunelov, stavebných objektov či pamiatok, bez zložitého zariaďovania stanovísk.
- Technológia SLAM. Kombinácia LiDAR snímača (Hesai XT16 alebo XT32) a inerciálnej jednotky (IMU) umožňuje presné mapovanie a lokalizáciu v reálnom čase aj bez signálu GPS.
- Dosah a rýchlosť. Maximálny dosah skenovania je až 120 metrov. Verzia so snímačom XT32 zaznamená až 640 000 bodov za sekundu.
- Integrovaný RTK prijímač. Verzia v2 má zabudovaný RTK modul pre priame georeferencovanie mračna bodov do zvoleného súradnicového systému.
- Panoramatické kamery. Zabezpečujú reálne ofarbenie (textúrovanie) mračna bodov.
Výstupy
Čo dostanete z 3D skenovania
- Mračno bodov. Trojrozmerný záznam objektu, ofarbený podľa skutočnosti a podľa potreby napojený na S-JTSK.
- 3D model. Priestorový model budovy alebo terénu vytvorený z mračna bodov.
- Výkresy skutočného stavu. Pôdorysy, rezy a pohľady na fasády, ako budova naozaj vyzerá dnes.
- Objemy a kubatúry. Výpočet objemu výkopov, násypov alebo skládok materiálu.
- Podklad pre projektanta. Vo formáte, ktorý si dohodneme podľa toho, s čím projektant pracuje.
Využitie
Kedy sa 3D skenovanie oplatí

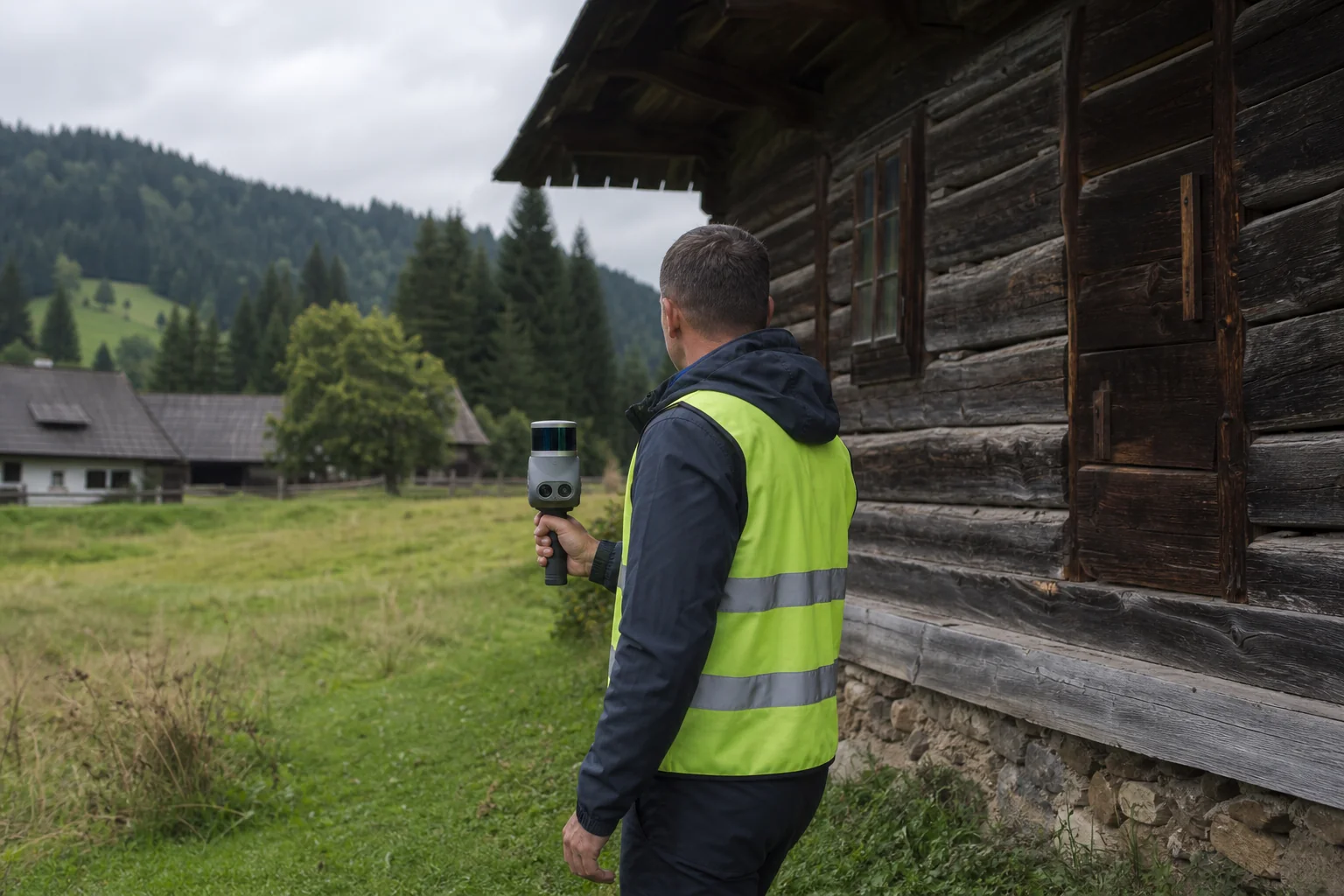

Starý dom alebo drevenica pred prestavbou
Staré domy nemajú výkresy, alebo nesedia so skutočnosťou. Sken zachytí skutočný stav vrátane krivých stien a projektant nemusí nič odhadovať.
Fasády a strechy bez lešenia
Fasádu alebo strechu zmeriame zo zeme. Netreba lešenie ani plošinu a všetky detaily sú zachytené naraz.
Objemy výkopov a skládok
Koľko zeminy sa vykopalo alebo koľko materiálu leží na skládke. Z mračna bodov sa objem vypočíta z celého povrchu, nie z pár bodov.
Kontrolné merania na stavbe
Porovnanie skutočného stavu s projektom, napríklad pri kontrole polohy alebo rovinnosti konštrukcií.
Postup
Ako prebieha 3D skenovanie
Poviete, čo potrebujete
Aký objekt, na čo budú výstupy a kto s nimi bude pracovať. Podľa toho navrhneme rozsah a formát.
Naskenujeme objekt
Prídeme na miesto a objekt so skenerom prejdeme zvonka, zvnútra alebo oboje, podľa dohody.
Odovzdáme výstupy
Dáta spracujeme a odovzdáme dohodnuté výstupy: mračno bodov, model alebo výkresy.
Mračno bodov je trojrozmerný záznam objektu zložený z miliónov bodov, z ktorých každý má presnú polohu v priestore. Vzniká pri 3D skenovaní a je z neho vidieť tvar budovy, interiéru alebo terénu. Projektant z neho odmeria, čo potrebuje, alebo z neho vznikne 3D model a výkresy.
Pri starých domoch výkresy chýbajú alebo nesedia so skutočnosťou. Sken zachytí skutočný stav a z neho vzniknú pôdorysy, rezy a pohľady, na ktorých môže projektant pracovať. Ušetrí sa ručné zameriavanie a opakované návštevy.
Áno. Skenovať sa dajú budovy zvonka aj zvnútra, jednotlivé miestnosti aj celé podlažia. Čo presne naskenujeme, dohodneme podľa toho, na čo výstupy potrebujete.
Áno. Skener kombinuje LiDAR snímač s inerciálnou jednotkou, takže presne mapuje aj bez signálu GPS, napríklad v interiéri, v pivnici alebo v tuneli.
Podľa toho, s čím pracuje váš projektant. Môže to byť samotné mračno bodov, 3D model alebo 2D výkresy v CAD formáte. Formát dohodneme ešte pred skenovaním.
Potrebujete geodeta?
Zavolajte alebo napíšte, čo riešite. Pošleme vám nezáväznú cenovú ponuku.
